セッションマップタブ

セッションマップ タブは、すべてのセッションにおいてエンドポイントデバイスとVMの接続を視覚的に表示します。

接続の問題は異なるデバイス、ユーザー、または目的地にわたって発生する可能性があります。 セッションマップは、session.vdi_events データの双方向の視覚化を提供し、ネットワーク関連の問題を解決するための適切なチームを特定するのに役立ちます。

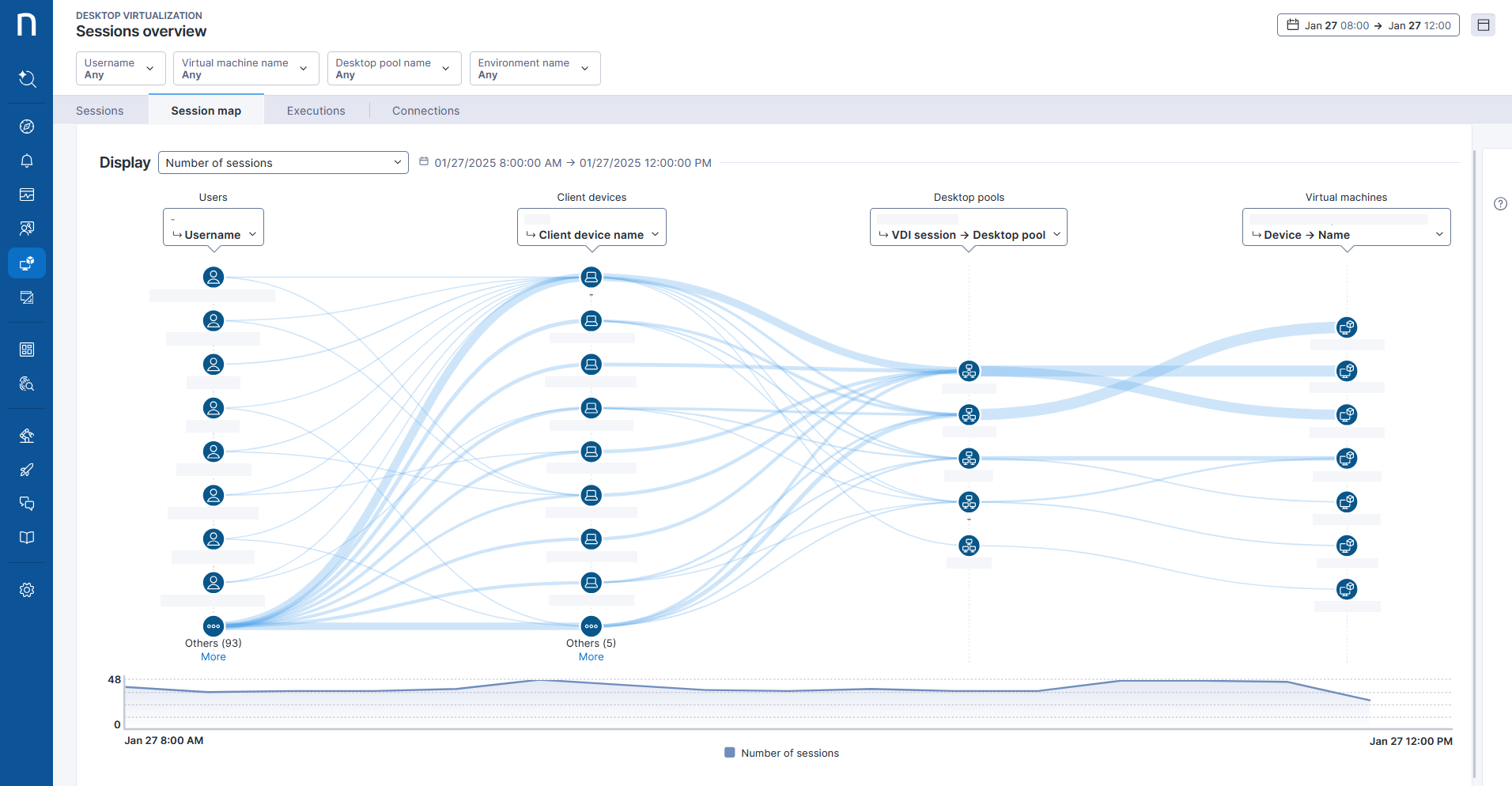

Session map tab

セッションマップの使用方法

セッションマップは、選択した session.vdi_events のメトリックを複数のプロパティに分解し、接続パスを使用してプロパティ間の関係を示します。 ノードと線はこれらの関係を表します。

セッションマップの接続パスはデフォルトで4つの列を表示し、ノードや線をクリックして詳細に掘り下げることができます。

表示されているメトリックから切り替えて、問題のトラブルシューティングを開始するには:

  1. セッションマップの視覚化の上にある 表示 ドロップダウンを選択します。

  2. 特定の接続データセットの利用可能なメトリックの1つを選択します。

目視比較のための線の太さ

2つのノードを接続する線の太さは、同じ2つの列内で異なるノード間の同一メトリック値と比較した場合に、該当するノード間のメトリック値に比例します。

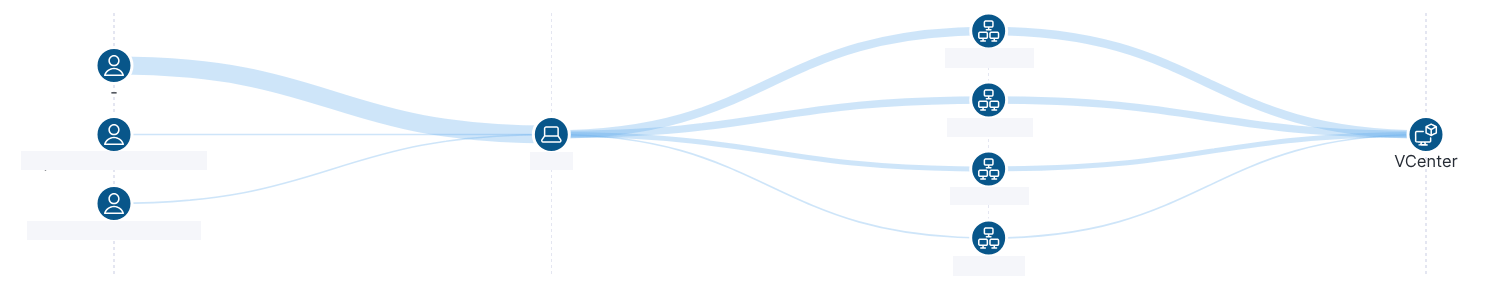

Session map visualization line thickness

問題関連のメトリックを確認する際、太い線は最も問題のある部分を特定するのに役立ちます。

ノード

システムは各列内でノードを降順に並べ替えます。 これにより、太い線が上部に表示されることが多くなりますが、必ずしもそうではありません。

セッションマップは各列で上位8つのノードを表示します。 列にノードが8つを超える場合、値は列の下部にある その他 ノードに集約されます。

  • 列の中で他に8つのノードを開くには、追加表示 をクリックします。

  • 追加ノードを非表示にするには、縮小表示 をクリックします。

データ解釈を容易にするため、各ノードはそこを通るすべてのパスに関連付けられています。

Leaf count for nodes and columns

各列の名前の横に葉のカウントも表示されます。

ノードや線にホバーする

ノードや線にマウスを重ねると、そのノードや線を通る接続メトリックの値が強調表示されます。

Hovering over a line

特定のフィールドに掘り下げる

セッションマップはデフォルトで4つの列を表示します。 各列には階層的なフィールドが関連付けられており、画面上に表示されるノード数を削減しています。

以下の表は、各列のフィールドの階層を一般的なものから特定のものへとリスト化しています。

列1:ユーザー
列2:クライアントデバイス
列3:デスクトッププール
列4:仮想マシン

AD -> 部署

国の位置

仮想化 -> デスクトップブローカー

仮想化 -> ハイパーバイザー名

ユーザー名

州の位置

仮想化 -> 環境名

仮想化ホスト名

クライアントデバイス名

VDIセッション -> デスクトッププール

デバイス -> 名前

セッションマップフィールドを掘り下げるためのオプションがあります。

  • セッションマップ視覚化でノードをクリックします。

  • 2つのノード間のをクリックします。

ノードまたは線をクリックした後、セッションマップの各列見出しでの展開可能なドロップダウンを使用して、階層を前に戻ります

ノードを選択

ノードを選択して以下を行います:

  • 選択したノードにフィルタを適用します。

  • 列階層内で1つのレベルを掘り下げます。

線を選択

線を選択して次を行います:

  • 選択した線にフィルターを適用します。このフィルターは、接続する2つのノードを選択するのと同等です。

  • 接続された列の階層内で1つのレベルを掘り下げます。

階層を前に戻る

ノードや線を選択した後、セッションマップフィールドの階層を前に戻すには:

  1. セッションマップの列見出しのドロップダウンを選択します。

  2. 階層内の現在のレベルより上のフィールド名を選択します。

接続 タイムライン

接続タイムライン は選択されたメトリックの時間的発展を表示します。 例えば、ネットワークRTT を選択した場合、タイムフレームのピッカーで選択された時間枠での接続失敗数が表示されます。

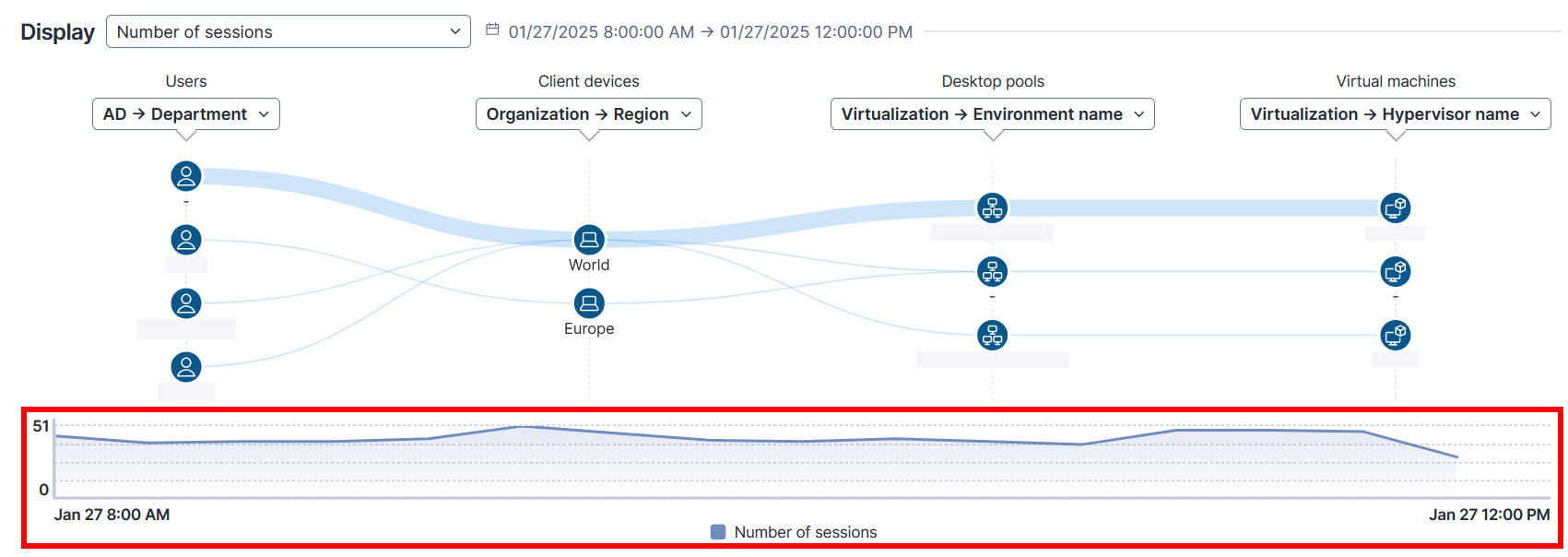

Session map timeline

タイムラインは接続パスと同期しています。 ノードを掘り下げたり戻したりすると、タイムラインチャートもそれに応じて更新されます。

タイムラインを使用した期間のズームイン

接続タイムライン はインタラクティブです。 特定の興味がある期間にフォーカスするには、その期間をタイムライン上でクリックしてドラッグします。

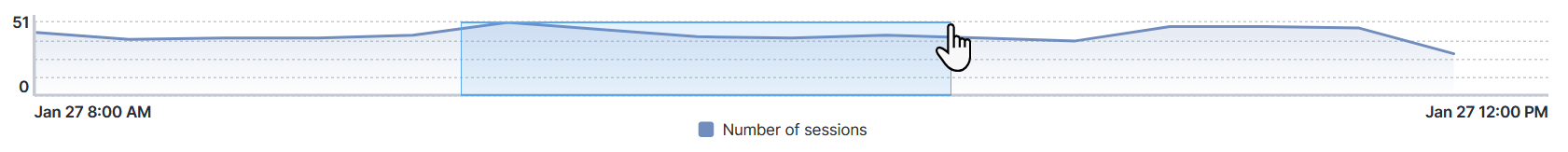

Selecting a period on the timeline

この操作は、その期間のセッションマップチャートとタイムラインの読み込みを行い、その期間中の接続データを分析できます。

現在、タイムライン上で期間を選択するためのドラッグ操作は、ページ上部のタイムフレームピッカーを更新しません。 表示されたデータをタイムフレームピッカーでの選択に合わせるには、接続タイムライン の上にある タイムフレームリセット ボタンをクリックします。
